【实用】LED显示屏黑屏的那些尴尬事儿

Update: 2018-10-21 Views:675

LED显示屏黑屏的事说大不大，造成不了什么伤亡隐患，但为终端客户、租赁商带来很多苦恼，尤其像如奥运会、电影节这种大型活动的直播现场，LED显示屏出现黑屏影响较大，甚至会造成不可挽回的的直播事故。终端客户、租赁商和LED显示屏企业三方因此也都会因此受到不少的损失，特别是对租赁商和LED显示屏企业来说，甚至可能影响到丢失重要的客户，影响今后的合作。所以LED显示屏黑屏问题，是行业内亟待解决的问题。引起led显示屏黑屏故障是由哪些因素引起的？又该怎么样去解决呢？

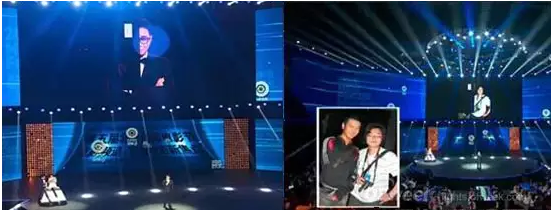

2015北京电影节“黑屏事故”

2015年第五届北京国际电影节，大鹏执导的新作《煎饼侠》获得了最具网络热度IP奖项。然而当大鹏发表获奖感言的时候，后面的LED显示屏突然部分黑屏，导致节目组准备的一些素材无法显示完全，不但大鹏自己没了半边脑袋，原本准备好的与现场嘉宾黄晓明十年前的合影无法全部显示，颇为扫兴。

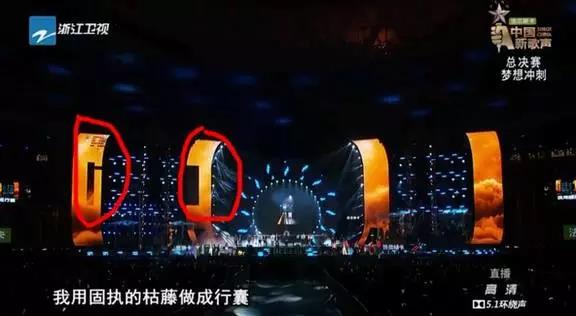

2016《中国新歌声》鸟巢总决赛 “黑屏事故”

10月7日晚《中国新歌声》总决赛在鸟巢拉开帷幕，刚开场舞台左侧的辅屏发生故障，出现部分黑屏现象。


交流配电的线束、端子、连接器，信号与低压直流连接线束与连接器，开关电源模块，风机，塑料壳组件。这些接口、线缆、电源、底壳如果没选择好，会导致led显示屏整体或局部黑屏，花屏，马赛克，无信号等。

PCBA上焊点、电容、端子，LED灯，箱体的防护等级不足引起的漏水尘埃堆积，外漏螺钉五金硬件锈蚀，控制板卡。这些原因会导致led显示屏有瞎灯或高亮，一行或多行不亮，缺色等，如果控制卡或软件有问题则会导致图像显示不正常。

在控制系统运用的过程中，偶尔也会遇到LED显示屏出现黑屏的现象。同样的一种现象可能是由各种不同的原因导致的，就连显示屏变黑的过程也会因不同操作或因不同环境而异。比如它可能是一上电的瞬间就是黑的，也可能在加载过程中变黑，还可能是在发送完毕后变黑等。

针对电源问题引起黑屏现象，主要解决办法有：

1、建立品质标准，为显示电源做一些备品，同时降低出货故障率。

2、完善设计参数，提高电源效率；例如：满载效率，减少纹波，降低温升，保留30%以上的功率冗余。

3、实施严格的生产管理，改良生产工艺，保障产品的批量一致性。

4、针对对LED显示屏稳定性要求较高的场合，增加电源相关功能以保证永不黑屏。例如，使用现场免维护电源，大幅度提高显示屏供电的可靠性；使用智能电源，在屏体电源出现故障时，将故障自动上报，并且其他电源会相应进行补偿，保证屏幕不黑屏。

针对控制系统运用的过程中出现黑屏问题，主要解决办法有：

1、请确保包括控制系统在内的所有硬件已全部正确上电。（+5V，勿接反、接错）

2、检查并再三确认用于连接控制器的串口线是否有松动或脱落现象。（如果在加载过程中变黑，很可能是因为该原因造成，即在通讯过程中由于通讯线松动而中断，故而屏黑。千万不要以为显示屏体没有动，线就不可能松动，请动手检查一下，这对您想要快速解决问题很重要。）

3、检查并确认连接LED显示屏及与主控制卡相连的HUB分配板的是否紧密连接、是否插反。

4、请检查并确认连接灵信控制卡与HUB分配板之间的50芯排线是否有松动或插反现象。

5、如果您的显示屏接口定义与所提供的HUB板不相匹配也会出现黑屏现象，请重新检查您的跳线是否有松动、断路或短路现象。如果您认为已经将ABCD等信号一一对应，请再检查一下OE信号是否连接正确。（强烈建议使用与显示屏接口定义相匹配的HUB分配板）如以上方面都仔细检查妥当，黑屏问题即自然解决。

LED显示屏的日常维护是必须要做好的工作。只有防范于未然，注重日常维护才能够更好地对LED显示屏进行保护。
